MATERI TKJ KELAS 10 TERBARU 2022 - MERAKIT PERSONAL COMPUTER (PC)



Dalam materi pembelajaran jurusan TKJ kelas 10 banyak materi yang dipelajari, naah kali ini saya akan membagikan materi tkj kelas 10 - Merakit personal komputer. Namun sebelum ke tahap perakitan, kita perlu tau keselamatan dan keamanan kerja (K3) supaya kita bisa melakukan perakitan sesuai dengan prosedur dan supaya tidak terjadi kecelakaan kerja. Yuuk langsung simak saja penjelasannya berikut ini:

Keamanan  keselamatan Kerja (K3)

Sebelum perakitan Personal Computer (PC) ada beberapa hal yang perlu diperhatikan, yaitu sebagai berikut :

1. Jangan melakukan perakitan dalam keadaan berkeringat atau tangan basah, karena kemungkinan  akan menetes ke komponen yang sedang kita rakit, kemudian saat kita menyalakan power supply maka terjadilah konsleting dan dapat merusak hasil rakitannya.

2. Tidak memegang atau menyentuh langsung kaki prossesor termasuk chipset. Sebab dikhawatirkan terdapat listrik statis dalam tubuh kita maka akan merusak komponen tersebut. Untuk mencegah hal tersebut lakukan grounding tubuh kita dengan cara memegang casing saat power dihidupkan atau dengan memakai gelang anti statis tanpa harus pegang casing.

3. Pada setiap tahap perakitan sebelum menambahkan komponen yang baru, power supply harus dalam keadaan mati. Pemasangan komponen pada saat power supply hidup akan merusak komponen yang akan di pasang dan komponen lainnya.

4. Jangan lupa siapkan peralatan dan bahan-bahan sebelum memulai perakitan, supaya seluruh kegiatan perakitan tidak terhambat akibat kurangnya komponen.

5. Tidak melakukan pemasangan komponen harddisk dengan kasar, karena dapat merusak harddisk tersebut.

Alat dan Bahan

 Alat :

1. Obeng Plus (+)

2. Obeng Minus (-)

3. Tang Lancip (Capit Buaya)

4. Multimeter/Multitester

5. Pinset

6. Gelang Anti Static



Bahan :

1. Motherboard

Motherboard merupakan papan induk atau papan rangkaian utama pada komputer, yang berisi rangkaian komponen elektronik yang berfungsi sebagai pusat pengolahan.

 2. Processor

Processor merupakan komponen utama komputer karena komponen ini sangat menentukan baik buruknya kinerja komputer, bisa dibilang komponen ini adalah otaknya komputer. Komponen ini berfungsi sebagai pengolah data pada sistem komputer.
Jenis processor yang sering dipakai pada pc/komputer sendiri ada 2 yaitu Intel dengan tipe pentium III, pentium 4, dual core, quad core, core i3, core i5, core i7 dan AMD dengan tipe sempron, athlon, sampai venom. Perlu diperhatikan ketika pemasangan procesor harus sesuai dengan soket dan tanda yang ada pada procesor tersebut. biasanya ditandai dengan cekungan kecil pada bagian samping.

3. Heatsink (Kipas)

Heatsink merupakan kipas yang berfungsi sebagai pendingin processor serta komponen lainnya, Suhu pada prosesor sangatlah panas, oleh sebab itulah perlu adanya kipas pendingin sebagai pereda panas.

4. Harddisk

Harddisk merupakan sebuah perangkat keras yang berfungsi untuk penyimpan data sekunder secara permanen dan berisi  piringan magnetis. Berfungsi sebagai penyimpan data untuk dapat meningkatkan kinerja komputer.

5. Memory (RAM)

RAM (Random Acces Memory) adalah Internal Memory, yang berfungsi untuk menyimpan data sementara. Penyimpanan data pada RAM ini hanya saat komputer sedang menjalankan aplikasi saja.

6. Floppy Disk Drive (FDD)

FDD merupakan perangkat penyimpanan yang berfungsi untuk menghubungkan perpindahan data, pembacaan data atau “ penulisan” data dari PC kedalam sebuah Disket.


7. CD/DVD Drive

CD/DVD ROM adalah sebuah perangkat penyimpanan yang berfungsi untuk menghubungkan data, perpindahan data, pembacaan data atau “ penulisan” data dari PC kedalam sebuah CD/Kaset


8. Kartu Grafis (VGA Card)

VGA Card (Video Graphics Adapter) adalah sebuah komponen yang berfungsi untuk menerjemahkan keluaran komputer ke monitor. Untuk proses desain grafis atau bermain permainan video, diperlukan kartu grafis yang berdaya tinggi.

9. Sound Card

Sound Card merupakan sebuah perangkat yang berbentuk lempengan PCB dan mampu mengolah serta menghasilkan suara. Bertugas untuk menunjang fungsi suara dalam PC multimedia.

10. Power Supply

Power Supply merupakan sebuah perangkat komputer yang berfungsi untuk menyuplay tegangan listrik ke semua bagian komponen komputer agar dapat berfungsi.

11. Casing


12. Keyboard & Mouse


13. Monitor

Langkah-langkah Perakitan

Berikut ini adalah langkah-langkah perakitan CPU.

1. Letakkan motherboard pada tempat yang datar dan jangan lupa beri alas dengan permukaan yang lembut agar motherboard tidak tergores atau putus jalur komponennya.

Motherboard

 2. Pasang processor pada tempatnya. usahakan pemasangan dilakukan diluar casing agar memudahkan anda dalam pemasangan. Pemasangan processor disesuaikan dengan jenis processor dan motherboard yang digunakan.

Procesor

 3. Setelah prosessor terpasang kemudian lakukan pemasangan heatsink processor.

Heatsink Procesor

 4. Pasang RAM pada slot RAM yang tersedia pada motherboard. Pemasangan RAM pada slot harus mengikuti aturan karena apabila terjadi kesalahan dalam pemasangan dapat membuat RAM dan motherboard rusak atau terbakar. Ram juga harus disesuai dengan type slot ram yang digunakan pada motherboard.

Pemasangan RAM

5. Siapkan casing untuk pemasangan semua komponen yang sudah di sediakan.

Casing Komputer
6. Setelah menyiapkan casing pasanglah catu daya atau power supply seperti gambar dibawah ini.

Pemasangan Power Suplay

7. Setelah itu masukkan motherboard pada casing secara perlahan agar motherboard tidak rusak. Pada saat pemasangan motherboard, perhatikan konektor mouse, keyboard, serial, vga dan sound agar terpasang dengan panel yang terdapat pada casing dengan benar.

Pemasangan Motherboard

8. Kemudian bautlah motherboard dengan dudukannya agar kuat dan tidak goyang.

9. Di contoh ini kita menggunakan motherboard yang sudah dilengkapi dengan VGA, Sound Card, dan LAN Card yang sudah menjadi satu dalam motherboard. Komponen yang sudah menjadi satu dengan motherboard disebut dengan komponen ON BOARD.

10. Setelah itu pasanglah CD ROM pada rak yang terdapat pada casing, dengan cara memasukkannya dari depan.

11. Kemudian bautlah CD ROM yang telah terpasang tadi dangan raknya agar tidak goncang. Kemudian pasangkan kabel power dan kabel data atau kabel ATA CD ROM pada motherboard.

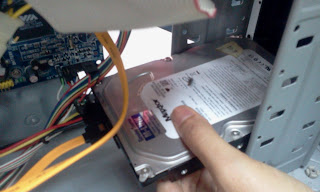

12. Pasanglah harddisk pada rak yang terdapat pada casing dengan perlahan agar harddisk tidak terbentur. Karena komponen harddisk ini sangat rawan tehadap goncangan. Kemudian baut dengan kencang agar tidak goyang.


Hardisk

13. Setelah harddisk terpasang lalu pasang kabel data atau kabel ATA harddisk pada motherboard dan pada harddisk itu sendiri.

14. Pasang konektor power supply pada tempatnya yang terdapat di motherboard. Jika pemasangan ini salah maka akan mengakibatkan kerusakan yang fatal pada motherboard.

 15. Kemudian tancapkan konektor power / restart / hdd lad / power lad dan pad konektor lainnya yang terdapat di motherboard seperti gambar berikut.

16. Setelah semua komponen telah terpasang kemudian pasang penutup casing dengan benar.

Setelah selesai perakitan kita coba tes apakah berhasil atau tidak. hubungkan kabel port VGA ke monitor kemudian power monitor dan CPU ke saklar listrik, selanjutnya hidupkan komputer, bila komputer bisa BOOTING artinya komponen berfungsi dengan normal dan perakitan berhasil. Bila tidak bisa BOOTING berarti perakitan belum sempurna, maka harus disempurnakan terlebih dahulu bila nanti ingin menginstal Sistem Operasi nya dengan cara cek kembali semua komponen yang telah terpasang apakah sudah benar atau tidak.

Itulah cara merakit komputer beserta komponen komponennya, semoga bermanfaat dan dapat dijadikan panduan bagi anda yang sedang belajar merakit PC atau komputer.
